幾種常見的光端機物理接口類型及傳輸系統原理

瀏覽次數:發布時間:2019-09-04

       光端機,就是光信號傳輸?shù)慕K端設備,其常見的物理接口類型有BNC接口、光纖接口、RJ-45接口、RS-232接口、RJ-11接口。那么,對于這幾種常見的光端機接口類型你有了解嗎,接下來我們就來詳細看下這幾種光端機的接口類型及傳輸系統原理,感興趣的朋友就一起來看看吧!

       一、光端機的接口類型:

       1、BNC接口
       BNC接口是指同軸電纜接口,BNC接口用于75歐同軸電纜連接用,提供收(RX)、發(TX)兩個通道,它用于非平衡信號的連接。

       2、光纖接口
       光纖接口是用來連接光纖線纜的物理接口。通常有SC、ST、FC等幾種類型,它們由日本NTT公司開發。FC是Ferrule Connector的縮寫,其外部加強方式是采用金屬套,緊固方式為螺絲扣。ST接口通常用于10Base-F,SC接口通常用于100Base-FX。

       3、RJ-45接口
       RJ-45接口是以太網最為常用的接口,RJ-45是一個常用名稱,指的是由IEC(60)603-7標準化,使用由國際性的接插件標準定義的8個位置(8針)的模塊化插孔或者插頭。

       4、RS-232接口
       RS-232-C接口(又稱 EIA RS-232-C)是目前最常用的一種串行通訊接口。它是在1970年由美國電子工業協會(EIA)聯合貝爾系統、 調制解調器廠家及計算機終端生產廠家共同制定的用于串行通訊的標準。它的全名是“數據終端設備(DTE)和數據通訊設備(DCE)之間串行二進制數據交換接口技術標準”。該標準規定采用一個25個腳的DB25連接器,對連接器的每個引腳的信號內容加以規定,還對各種信號的電平加以規定。(目前多用DB9)

        5、RJ-11接口
        RJ-11接口就是我們平時所說的電話線接口。RJ-11是用于西部電子公司(Western Electric)開發的接插件的通用名稱。其外形定義為6針的連接器件。原名為WExW,這里的x表示“活性”,觸點或者打線針。例如, WE6W 有全部6個觸點,編號1到6, WE4W 界面只使用4針,最外面的兩個觸點(1和6) 不用,WE2W 只使用中間兩針(即電話線接口用)

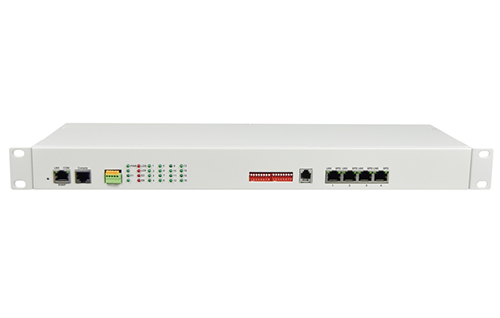

光端機的物理接口類型及傳輸系統原理

        二、光端機的傳輸系統原理:

        光傳輸系統由三部分組成:光源(光發送機),傳輸介質、檢測器(光接收機)。

        按傳輸信號劃分,可分為數字傳輸系統和模擬傳輸系統。

        在模擬傳輸系統中,是把輸入信號變?yōu)閭鬏斝盘柕恼穹l率或相位)的連續變化。光纖的模擬傳輸系統是把光強進行模擬調制,其光源的調制功率隨調制信號的幅度變化而變化。但由于光源的非線性較嚴重,因此其信噪比、傳輸距離和傳輸頻率都十分有限。

        數字傳輸系統是把輸入的信號變換成“1”,“0”表示的脈沖信號,并以它作為傳輸信號。在接受端再把它還原成原來的信息。這樣光源的非線性對數字碼流影響很小,再加上數字通信可以采用一些編碼糾錯的方法,且易于實現多路復用,因此數字傳輸系統占有很大的優勢,并在很多地方得到了廣泛的應用。

        好了,以上就是關于光端機的接口類型及傳輸系統原理的相關詳細介紹,希望能對你有所幫助!飛暢科技,專業做光端機、光纖收發器、工業交換機協議轉換器的廠家,自主研發品牌,歡迎前來了解、交流。咨詢熱線:0571-8700-7140,400-0505-571。
