光纖收發器安裝介紹,光纖收發器連接示意圖解

瀏覽次數:發布時間:2020-03-05

       對于光纖布線來講光纖收發器都是非常熟悉的產品了,在光纖網絡中,我們常常會使用到光纖收發器,那么,在網絡布線過程中光纖收發器該怎么連接呢?接下來飛暢科技的小編就來為大家介紹下光纖收發器安裝以及連接圖解,感興趣的朋友一起來看看吧!
光纖收發器安裝介紹
       一、光收發器安裝介紹

       1、 首先看光纖收發器的指示燈和雙絞線端口指示燈是否已亮?

       a、 如收發器的光口(FX)指示燈不亮,請確定光纖鏈路是否交叉鏈接?光纖跳線一頭是平行方式連接;另一頭是交叉方式連接。

       b、如A收發器的光口(FX)指示燈亮、B收發器的光口(FX)指示燈不亮,則故障在A收發器端:一種可能是:A收發器(TX)光發送口已壞,因為B收發器的光口(RX)接收不到光信號;另一種可能是:A收發器(TX)光發送口的這條光纖鏈路有問題(光纜或光線跳線可能斷了)。

       c、雙絞線(TP)指示燈不亮,請確定雙絞線連線是否有錯或連接有誤?請用通斷測試儀檢測(不過有些收發器的雙絞線指示燈須等光纖鏈路接通后才亮)。

       d、有的收發器有兩個RJ45端口:(To HUB)表示連接交換機的連接線是直通線;(To Node)表示連接 交換機的連接線是交叉線。

       e、有的發器側面有MPR開關:表示連接交換機的連接線是直通線方式;DTE開關:連接交換機的連接線是 交叉線方式。

       二、光纖收發器的連接
光纖收發器連接示意圖解
光纖收發器連接示意圖解

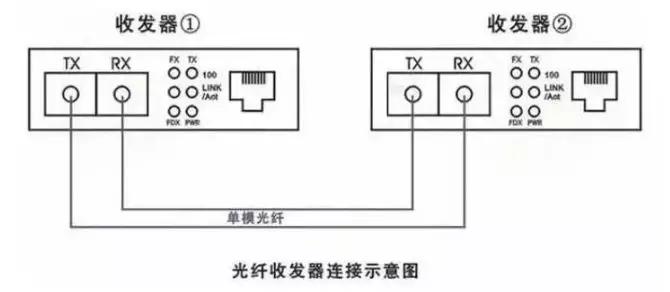

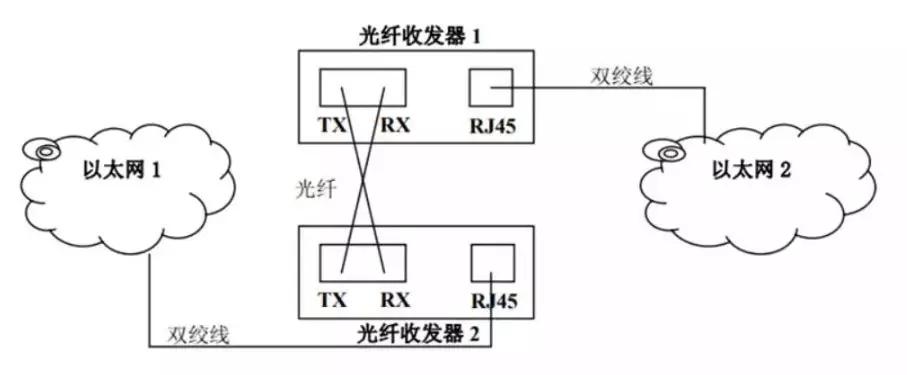

光纖收發器連接原理圖

光纖收發器連接示意圖解

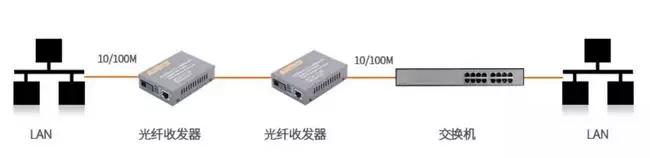

光纖收發器點對點的應用
光纖收發器連接示意圖解

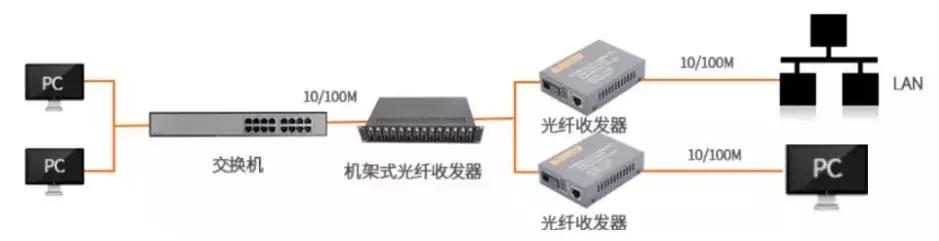

光纖收發器集中對遠端多點的應用
光纖收發器連接示意圖解

集中式光纖收發器在遠程監控的應用

        好了,以上內容就是飛暢科技關于光收發器安裝以及光纖收發器連接示意圖解的相關詳細介紹,希望能對大家有所幫助!飛暢科技近二十年專業從事光端機、光纖收發器、工業交換機、協議轉換器等工業通信設備的研發、生產和銷售,歡迎前來了解、交流,咨詢熱線:0571-8700-7140。
