交換機，是一個擴大網絡的器材，能為子網絡中提供更多的連接端口，以便連接更多的計算機。我們在配置交換機的時候首先要了解的就是交換機命令模式，那么，
網絡交換機的命令配置模式有哪些呢？接下來小編就來用
飛暢科技系列交換機為例帶大家了解下交換機的6種配置模式，感興趣的朋友就一起來看看吧！
飛暢科技系列交換機IOS提供了用戶EXEC模式和特權EXEC模式兩種基本的命令執行級別，同時還提供了全局配置、接口配置、Line配置和vlan數據庫配置等多種級別的配置模式，以允許用戶對交換機的資源進行配置和管理。
1、用戶EXEC模式
當用戶通過交換機的控制臺端口或Telnet會話連接并登錄到交換機時，此時所處的命令執行模式就是用戶EXEC模式。在該模式下，只執行有限的一組命令，這些命令通常用于查看顯示系統信息、改變終端設置和執行一些最基本的測試命令，如ping、traceroute等。
用戶EXEC模式的命令狀態行是：Switch>
其中的Switch是交換機的主機名，對于未配置的交換機默認的主機名是Switch。在用戶EXEC模式下，直接輸入？并回車，可獲得在該模式下允許執行的命令幫助。
2、特權EXEC模式
在用戶EXEC模式下，執行enable命令，將進入到特權EXEC模式。在該模式下，用戶能夠執行IOS提供的所有命令。特權EXEC模式的命令狀態行為：Switch#
Switch>enable
Password:
Switch#
在前面的啟動配置中，設置了登錄特權EXEC模式的密碼，因此系統提示輸入用戶密碼，密碼輸入時不回顯，輸入完畢按回車，密碼校驗通過后，即進入特權EXEC模式。
若進入特權EXEC模式的密碼未設置或要修改，可在全局配置模式下，利用enablesecret命令進行設置。
在該模式下鍵入？，可獲得允許執行的全部命令的提示。離開特權模式，返回用戶模式，可執行exit或disable命令。
重新啟動交換機，可執行reload命令。
3、全局配置模式
在特權模式下，執行configureterminal命令，即可進入全局配置模式。在該模式下，只要輸入一條有效的配置命令并回車，內存中正在運行的配置就會立即改變生效。該模式下的配置命令的作用域是全局性的，是對整個交換機起作用。
全局配置模式的命令狀態行為：
Switch(config)#
Switch#configterminal
Switch(config)#
在全局配置模式，還可進入接口配置、line配置等子模式。從子模式返回全局配置模式，執行exit命令；從全局配置模式返回特權模式，執行exit命令；若要退出任何配置模式，直接返回特權模式，則要直接end命令或按Ctrl+Z組合鍵。
例如，若要設交換機名稱為student2，則可使用hostname命令來設置，其配置命令為：
Switch(config)#hostnamestudent2
student2(config)#
若要設置或修改進入特權EXEC模式的密碼為123456，則配置命令為：
Switch(config)#enablesecret123456
或
Switch(config)#enablepassword123456
其中enablesecret命令設置的密碼在配置文件中是加密保存的，強列推薦采用該方式；而enablepassword命令所設置的密碼在配置文件中是采用明文保存的。
對配置進行修改后，為了使配置在下次掉電重啟后仍生效，需要將新的配置保存到NVRAM中，其配置命令為：
Switch(config)#exit
Switch#write
4、接口配置模式
在全局配置模式下，執行interface命令，即進入接口配置模式。在該模式下，可對選定的接口（端口）進行配置，并且只能執行配置交換機端口的命令。接口配置模式的命令行提示符為：Switch(config-if)#
例如，若要設置CiscoCatalyst2950交換機的0號模塊上的第3個快速以太網端口的端口通訊速度設置為100M，全雙工方式，則配置命令為：
Switch(config)#interfacefastethernet0/3
Switch(config-if)#speed100
Switch(config-if)#duplexfull
Switch(config-if)#end
Switch#write
5、Line配置模式
在全局配置模式下，執行l(wèi)inevty或lineconsole命令，將進入Line配置模式。該模式主要用于對虛擬終端和控制臺端口進行配置，其配置主要是設置虛擬終端和控制臺的用戶級登錄密碼。
Line配置模式的命令行提示符為：Switch(config-line)#
交換機有一個控制端口（console），其編號為0，通常利用該端口進行本地登錄，以實現對交換機的配置和管理。為安全起見，應為該端口的登錄設置密碼，設置方法為：
Switch#configterminal
Switch(config)#lineconsole0
Switch(config-line)#?
exitexitfromlineconfigurationmode
loginEnablepasswordchecking
passwordSetapassword
從幫助信息可知，設置控制臺登錄密碼的命令是password，若要啟用密碼檢查，即讓所設置的密碼生效，則還應執行l(wèi)ogin命令。退出line配置模式，執行exit命令。
下面設置控制臺登錄密碼為654321，并啟用該密碼，則配置命令為：
Switch(config-line)#password654321
Switch(config-line)#login
Switch(config-line)#end
Switch#write
設置該密碼后，以后利用控制臺端口登錄訪問交換機時，就會首先詢問并要求輸入該登錄密碼，密碼校驗成功后，才能進入到交換機的用戶EXEC模式。
交換機支持多個虛擬終端，一般為16個（0－15）。設置了密碼的虛擬終端，就允許登錄，沒有設置密碼的，則不能登錄。如果對0－4條虛擬終端線路設置了登錄密碼，則交換機就允許同時有5個telnet登錄連接，其配置命令為：
Switch(config)#linevty04
Switch(config-line)#password123456
Switch(config-line)#login
Switch(config-line)#end
Switch#write
若要設置不允許telnet登錄，則取消對終端密碼的設置即可，為此可執行nopassword和nologin來實現。
在IOS命令中，若要實現某條命令的相反功能，只需在該條命令前面加no，并執行前綴有no的命令即可。
為了防止空閑的連接長時間的存在，通常還應給通過console口的登錄連接和通過vty線路的telnet登錄連接，設置空閑超時的時間，默認空閑超時的時間是10分鐘。
設置空閑超時時間的配置命令為：exec-timeout分鐘數秒數
例如，要將vty0-4線路和Console的空閑超時時間設置為3分鐘0秒，則配置命令為：
Switch#configt
Switch(config)#linevty04
Switch(config-line)#exec-timeout30
Switch(config-line)#lineconsole0
Switch(config-line)#exec-timeout30
Switch(config-line)#end
Switch#
6、vlan數據庫配置模式
在特權EXEC模式下執行vlandatabase配置命令，即可進入vlan數據庫配置模式，此時的命令行提示符為：Switch(vlan)#
在該模式下，可實現對VLAN（虛擬局域網）的創建、修改或刪除等配置操作。退出vlan配置模式，返回到特權EXEC模式，可執行exit命令。
(1)設置主機名
設置交換機的主機名可在全局配置模式，通過hostname配置命令來實現，其用法為：
hostname自定義名稱
默認情況下，交換機的主機名默認為Switch。當網絡中使用了多個交換機時，為了以示區別，通常應根據交換機的應用場地，為其設置一個具體的主機名。
例如，若要將交換機的主機名設置為Switch-1，則設置命令為：
Switch(config)#hostnameSwitch-1
Switch-1(config)#
(2)配置管理IP地址
在2層交換機中，IP地址僅用于遠程登錄管理交換機，對于交換機的正常運行不是必需的。若沒有配置管理IP地址，則交換機只能采用控制端口進行本地配置和管理。
默認情況下，交換機的所有端口均屬于VLAN1，VLAN1是交換機自動創建和管理的。每個VLAN只有一個活動的管理地址，因此，對2層交換機設置管理地址之前，首先應選擇VLAN1接口，然后再利用ipaddress配置命令設置管理IP地址，其配置命令為：
interfacevlanvlan-id
ipaddressaddressnetmask
參數說明：
vlan-id代表要選擇配置的VLAN號。
address為要設置的管理IP地址，netmask為子網掩碼。
Interfacevlan配置命令用于訪問指定的VLAN接口。2層交換機，如2900/3500XL、2950等沒有3層交換功能，運行的是2層IOS，VLAN間無法實現相互通訊，VLAN接口僅作為管理接口。
若要取消管理IP地址，可執行noipaddress配置命令。

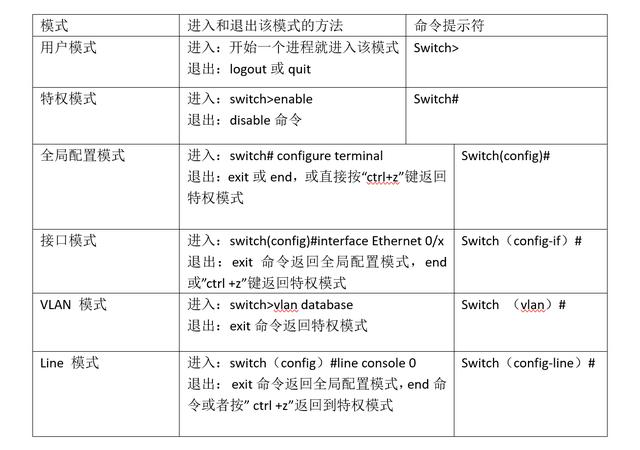

最后我們列一個表總結一下6種模式：
