工業以太網的冗余功能有哪些？

瀏覽次數：發布時間：2020-08-24

       由于工業環境對工業控制網絡可靠性能的超高要求，工業以太網的冗余功能應運而生。從快速生成樹冗余(RSTP)、環網冗余（RapidRing）到主干冗余（Trunking），都有各自不同的優勢和特點，控制工程師們可以根據自己的要求進行選擇。今天，飛暢科技的小編帶大家詳細了解和學習下工業以太網冗余技術的功能特點，感興趣的朋友就一起來看看吧！

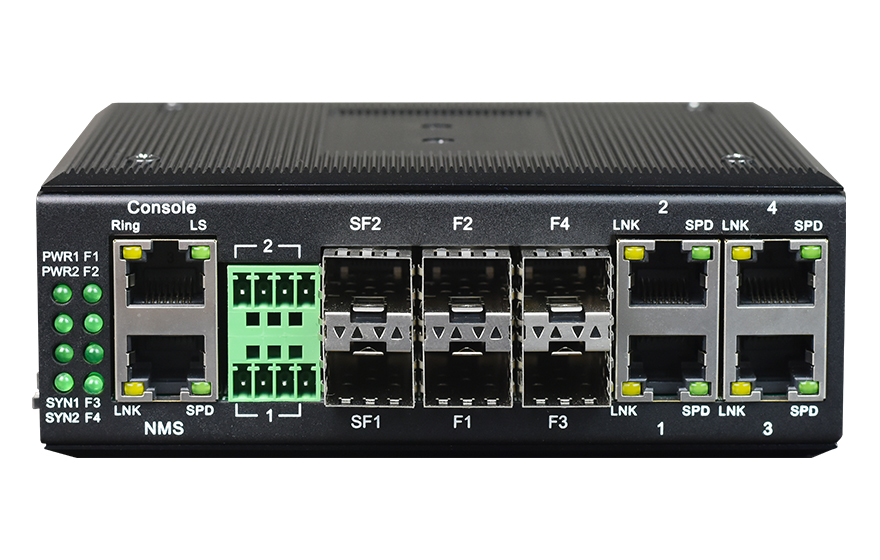

工業以太網的冗余功能有哪些？
       集線器
       相信絕大多數人都熟悉集線器。很多人使用這種簡易設備去連接各種基于以太網的設備，如個人計算機、可編程控制器等。集線器接收到來自某一端口的消息，再將消息廣播到其他所有的端口。

       對來自任一端口的每一條消息，集線器都會把它傳遞到其他的各個端口。在消息傳遞方面，集線器是低速低效的，可能會出現消息沖突。然而，集線器的使用非常簡單——實際上可以即插即用。集線器沒有任何華而不實的功能，也沒有冗余功能。

       非管理型交換機
       集線器的發展產生了一種叫非管理型交換機的設備。它能實現消息從一個端口到另一個端口的路由功能，相對集線器更加智能化。非管理型交換機能自動探測每臺網絡設備的網絡速度。另外，它具有一種稱為“MAC地址表”的功能，能識別和記憶網絡中的設備。

       換言之，如果端口2收到一條帶有特定識別碼的消息，此后交換機就會將所有具有那種特定識別碼的消息發送到端口2。這種智能避免了消息沖突，提高了傳輸性能，相對集線器是一次巨大的改進。然而，非管理型交換機不能實現任何形式的通信檢測和冗余配置功能。

       管理型交換機
       以太網連接設備發展的下一代產品是管理型交換機。相對集線器和非管理型交換機，管理型交換機擁有更多更復雜的功能，價格也高出許多——通常是一臺非管理型交換機的3～4倍。管理型交換機提供了更多的功能，通常可以通過基于網絡的接口實現完全配置。它可以自動與網絡設備交互，用戶也可以手動配置每個端口的網速和流量控制。一些老設備可能無法使用自動交互功能，因此手動配置功能是必不可缺的。

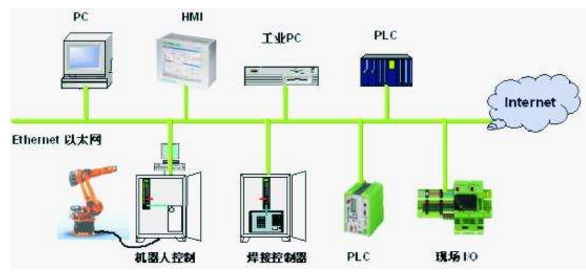

工業以太網的冗余功能有哪些？
       絕大多數管理型交換機通常也提供一些高級功能，如用于遠程監視和配置的SNMP（簡單網絡管理協議），用于診斷的端口映射，用于網絡設備成組的VLAN（虛擬局域網），用于確保優先級消息通過的優先級排列功能等。利用管理型交換機，可以組建冗余網絡。使用環形拓撲結構，管理型交換機可以組成環形網絡。每臺管理型交換機能自動判斷最優傳輸路徑和備用路徑，當優先路徑中斷時自動阻斷備用路徑。

       管理型冗余交換機
       高級的管理型冗余交換機提供了一些特殊的功能，特別是針對有穩定性、安全性方面嚴格要求的冗余系統進行了設計上的優化。構建冗余網絡的主要方式主要有以下幾種，STP、RSTP；環網冗余RapidRing

       1.STP及RSTP
       STP（Spanning Tree Protocol，生成樹算法，IEEE 802.1D），是一個鏈路層協議，提供路徑冗余和阻止網絡循環發生。它強令備用數據路徑為阻塞（blocked）狀態。如果一條路徑有故障，該拓撲結構能借助激活備用路徑重新配置及鏈路重構。網絡中斷恢復時間為30~60s之間。RSTP（快速生成樹算法，IEEE 802.1w）作為STP的升級，將網絡中斷恢復時間，縮短到1~2s。生成樹算法網絡結構靈活，但也存在恢復速度慢的缺點。

       2.環網冗余RapidRing
       為了能滿足工業控制網絡實時性強的特點，RapidRing孕育而生。這是在以太網網絡中使用環網提供高速冗余的一種技術。這個技術可以使網絡在中斷后300ms之內自行恢復。并可以通過交換機的出錯繼電連接、狀態顯示燈和SNMP設置等方法來提醒用戶出現的斷網現象。這些都可以幫助診斷環網什么地方出現斷開。

       RapidRing也支持兩個連接在一起的環網，使網絡拓樸更為靈活多樣。兩個環通過雙通道連接，這些連接可以是冗余的，避免單個線纜出錯帶來的問題。

       3.主干冗余Trunking
       將不同交換機的多個端口設置為Trunking主干端口，并建立連接，則這些交換機之間可以形成一個高速的骨干鏈接。不但成倍的提高了骨干鏈接的網絡帶寬，增強了網絡吞吐量，而且還還提供了另外一個功能，即冗余功能。

       如果網絡中的骨干鏈接產生斷線等問題，那么網絡中的數據會通過剩下的鏈接進行傳遞，保證網絡的通訊正常。Trunking主干網絡采用總線型和星型網絡結構，理論通訊距離可以無限延長。該技術由于采用了硬件偵測及數據平衡的方法，所以使網絡中斷恢復時間達到了新的高度，一般恢復時間在10ms以下。

       好了，以上內容就是飛暢科技關于工業以太網冗余功能的相關詳細介紹，希望能對大家有所幫助！飛暢科技，專業做光端機、光纖收發器、工業交換機、協議轉換器的廠家，自主研發品牌，歡迎前來了解、交流。咨詢熱線：0571-8700-7140。
