光纖收發器指示燈的意義圖解

瀏覽次數：發布時間：2020-11-03

光纖收發器有六個LED指示燈，顯示收發器的工作狀態。根據LED，可以確定收發器是否正常工作并且可能有問題，這有助于識別故障。那么，光纖收發器的每個指示燈分別代表什么意思呢？接下來我們就跟隨飛暢科技的小編一起來詳細了解下光纖收發器各個指示燈的含義吧！
光纖收發器指示燈的意義圖解

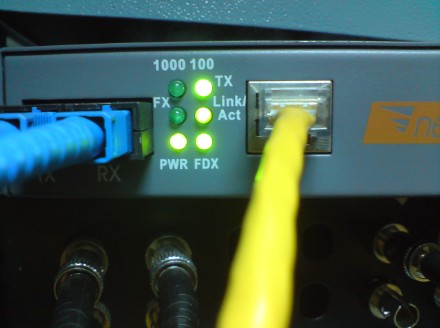

光纖收發器圖示1
左上角--亮?xí)r代表1000M速率
右上角--亮?xí)r代表100M速率
左中間--亮?xí)r代表已接上尾纖，閃爍代表正在傳輸數據
右中間--亮?xí)r代表已接上網線，閃爍代表正在傳輸數據
左下角--亮?xí)r代表已接入電源線
右下角--亮?xí)r代表全雙工速率 ，滅時代表半雙工
光纖收發器指示燈的意義圖解

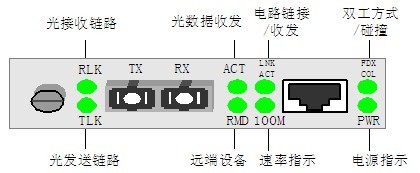

光纖收發器圖示2
RLK--常亮，光口接收鏈路正常；不亮，接收鏈路錯誤
TLK--常亮，光口發送鏈路正常；不亮，若RLK亮，發送鏈路錯誤
ACT--閃亮，光口有數據傳輸
RMD--常亮，遠端收發器的電口鏈路正常；不亮，鏈常亮,遠端收發器可以遠端網管；不亮，遠端收發器不能遠端網管
FDX/COL--常亮，電口工作于全雙工；不亮，半雙工；閃亮，半雙工有碰撞
LNK/ACT--常亮，電口鏈路正常；不亮，鏈路錯誤；閃亮，電口有數據傳輸
100M--常亮，電路速率為100M；不亮，電路速率10M
PWR--常亮，電源工作正常，反之錯誤

光纖接口類型：
FC 圓型帶螺紋(配線架上用的最多)
ST 卡接式圓型
SC 卡接式方型(路由器交換機上用的最多)
PC 微球面研磨拋光
APC 呈8度角并做微球面研磨拋光
MT-RJ 方型,一頭雙纖收發一體( 華為8850上有用)
光纖模塊:一般都支持熱插拔,
GBIC Giga Bitrate Interface Converter, 使用的光纖接口多為SC或ST型
SFP 小型封裝GBIC,使用的光纖為L(zhǎng)C型（附件為一些跳線實物圖）

好了，以上內容就是飛暢科技關于光纖收發器指示燈的意義圖解，希望能對大家有所幫助！飛暢科技，專業做光端機、光纖收發器、工業交換機、協議轉換器的廠家，自主研發品牌，歡迎前來了解、交流。咨詢熱線：0571-8700-7140，400-0505-571。
