交換機的日常維護問題以及三種連接方式
瀏覽次數：發布時間：2022-06-10
交換機是一種用于電（光）信號轉發的網絡設備，可以為接入交換機的任意兩個網絡節點提供獨享的電信號通路。最常見的交換機是
以太網交換機。其他常見的還有電話語音交換機、
光纖交換機等。那么，對于交換機的日常維護你是否有了解呢？接下來我們就一起來看看吧！
一、日常環境維護
交換機對于機房溫度和環境的要求是比較高的。用戶量大、能耗也高、散發出來的熱量也是相當大的，所以交換機需要在恒溫、干凈的環境下運行。機房如果溫度較高就會發生機器散熱困難，造成交換機元件發生參數的變化，嚴重時還會發生設備損壞的情況;而機房如果過于干燥就會發生靜電的現象，威脅到交換機的安全。
按照規定機房的溫度和濕度需要用溫度計嚴格的做好測量，必要時可以安裝空調，加濕器等設施設備進行溫度和濕度的調節，還要做好防火、防塵的措施。
二、軟硬件維護
專業的交換機維修人員每天上崗檢查軟、硬件的功能，記錄好機房的環境溫度和濕度的情況之外，要檢查輸入電壓和輸出電壓、電流、頻率等指示的情況是否在正常的運行范圍之內，測試各種音源的信號是否正常，檢查備品、備件、工具、儀表是否齊全，充分了解好各系統的工作情況，作好記錄和檢查。周期性的做好服務器和維護終端的全面殺毒工作，確保各服務器的安全運行。
三、預防性維護
預防性維護就是通過對交換機的檢查、測量、抽查的方式和手段，收集好交換機所需要的各種數據，在對數據進行專業的分類、分析，從而提出交換機排除隱患的具體方法和措施。交換機平時的維護就需要以預防性維護為主，做好防患于未然。
要求專業的交換機操作人員應該嚴格按照操作手冊使用終端，先從系統的軟件配置或者在系統軟件上去著手排查，避免在日常的工作中執行了錯誤的命令，嚴格檢查I/O設備是否處于正常的狀態，尤其做好軟盤驅動器的檢查工作，及時修改錯誤的數據。對于跟隨交換機設備的帶來的軟件磁帶必須做好妥善保管，如果發生交換機系統的癱瘓，可以重新安裝使用。在日常的工作中，專業的維修人員善于發現設備的潛在故障，找出可能誘發故障的主要原因，消除隱患。
四、機房維護制度
為了保障交換機機房科學化、制度化的管理，制定好機房的各種規章制度、值班制度、備品備件管理制度，做好原始數據的記錄制度，機房保持干凈衛生;還要做好安全保密的工作。交換機操作人員的維護權限要進行合理有效的設定，避免由于人為的原因?qū)е碌南到y(tǒng)故障。對于交換機數據的刪減和修改，一定先對數據進行備份，以免丟失原始數據，對交換機日常的數據記錄工作帶來不便。
五、故障維護
交換機需要專業人員進行護理和維修，常常擦拭灰塵，防止灰層雜物進入到交換機的里面，導致短路的出現，引發系統故障。不允許無緣無故的去更換電路板和元器件，更不能私自拆卸交換機，如果交換機的指示燈長亮，說明交換機發生了故障，應該切斷電源，停止使用，交給專業人員進行維修。
總結：由于交換機的故障是多種多樣的，有的故障是顯而易見的，一眼就可以識別出來，進行處理和維護，有的故障并不是那么清晰明了，就需要具體問題具體分析。
交換機的級聯技術一般用來實現多臺交換機之間的互相連接；堆疊技術用來將多臺交換機組成一個單元，從而提高更大的端口密度和更高的性能；集群技術用來將相互連接的多臺交換機作為一個邏輯設備進行管理，從而降低網絡管理成本，簡化管理操作。
1. 級聯
級聯可以定義為兩臺或兩臺以上的交換機通過一定的方式相互連接。根據需要，多臺交換機可以以多種方式進行級聯。在較大的局域網例如校園網中，多臺交換機按照性能和用途一般形成總線型、樹型或星型的級聯結構。
城域網是交換機級聯的極好例子。目前各地電信部門已經建好了許多市地級的寬帶IP城域網。這些大款城域網自上向下一般分為3個層次：核心層、匯聚層、接入層。核心層一般采用千兆以太網技術、匯聚層采用1000M/100M 以太網技術，接入層采用100M/10M 以太網技術，所謂 "千兆到大樓，百兆到樓層，十兆到桌面 " 。
這種結構的寬帶城域網實際上就是由各層次的許多臺交換機級聯而成的。核心交換機（或路由器）下連若干臺匯聚交換機，匯聚交換機下聯若干臺小區中心交換機，小區中心交換機下連若干臺樓宇交換機，樓宇交換機下連若干臺樓層（或單元）交換機（或集線器）。
交換機一般是通過普通用戶端口進行級聯，有些交換機則提供了專門的級聯端口。這兩種端口的區別僅僅在于普通端口符合MDI 標準，而級聯端口 ( 或稱上行口 ) 符合 MDIX標準。 由此導致了兩種方式下接線方式不同： 當兩臺交換機都通過普通端口級聯時， 端口間電纜采用直通電纜 (Straight Throurh Cable) ；當且僅當中一臺通過級聯端口時，采用交叉電纜(Crossover Cable) 。
為了方便進行級聯，某些交換機上提供了一個兩用端口（MDI 或 MDIX），可以通過開關或管理軟件將其設置為MDI（MDI是正常的UTP或STP連接） 或 MDIX（連接器的發送和接收對是在內部反接的，這就使得不同的設備(如集線器-集線器或集電器-交換機)，可以利用常規的UTP或STP電纜實現背靠背的級聯）方式。更進一步，某些交換機上全部或部分端口具有 MDI/MDIX 自校準功能，可以自動區分網線類型，進行級聯時更加方便。
進行級聯的時候需要注意，原則上任何廠家、任何型號的以太網交換機均可進行級聯，單頁不排除一些特殊情況下兩臺交換機無法進行級聯。交換機間級聯的層數是有一定限度的。成功實現級聯的最根本原則就是任意兩站點之間的距離不能超過媒體段的最大跨度。多臺交換機級聯時，應保證它們都支持生成樹協議，既要防止網內出現環路，又要允許冗余鏈路存在。
進行級聯時，應該盡力保證交換機間的中繼鏈路具有足夠的帶寬，為此可采用全雙工技術和鏈路匯聚技術。交換機端口采用全雙工技術后，不但相應端口的吞吐量加倍，而且交換機間終極距離大大增加，使得異地分布、距離較遠的多臺交換機級聯成為可能。鏈路匯聚也叫端口匯聚、端口捆綁、鏈路擴容組合，由IEEE802.3ad 標準定義。即兩臺設備之間通過兩個以上的同種類型端口并進行連接，同時傳輸數據，以便提供更高的帶寬、更好的冗余度以及實現負載均衡。
需要注意的是，并非所有類型的交換機都支持這兩種技術。

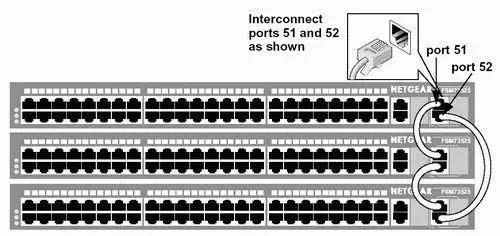

2. 堆疊
堆疊是指將一臺以上的交換機組合起來共同工作，以便在有限的空間內提供盡可能多的端口。
多臺交換機經過堆疊形成一個堆疊單元，可堆疊的交換機性能指標中有一個“最大可堆疊數”，它指的就是一個堆疊單元中所能堆疊的最大交換機數，代表一個堆疊單元中多能提供的最大端口密度。
堆疊與級聯這兩個概念既有區別又有聯系。堆疊可以看作是級聯的特殊情況。它們的不同之處在于：級聯的交換機之間可以相距很遠（在媒體許可范圍內），而一個堆疊單元內的多臺交換機之間的距離非常近，一般不超過幾米；級聯一般采用普通端口，而堆疊一般采用專用的堆疊模塊和堆疊電纜。一般來說，不同廠家、不同型號的交換機可以互相級聯，堆疊則不同，它必須在可堆疊的同類型交換機之間進行；級聯僅僅是交換機之間的簡單連接，堆疊則是將整個堆疊單元作為一臺交換機來使用，這不但意味著端口密度的增加，而且意味著系統帶寬的加寬。
目前，市場上的主流交換機可以細分為可堆疊型和非堆疊型兩大類。而號稱可以堆疊的交換機中，又有虛擬堆疊和真正堆疊之分。所謂的虛擬堆疊，實際就是交換機之間的級聯。交換機并不是通過專用堆疊模塊和堆疊電纜，而是通過Fast Ethernet 端口或 Giga Ethernet 端口進行堆疊，實際上就是一種變相的級聯。即便如此，虛擬堆疊的多臺交換機多臺交換機在網絡中已經可以作為一個邏輯設備進行管理，從而使網絡管理變得簡單起來。真正意義上的堆疊需要滿足：采用專用堆疊模塊和堆疊總線進行堆疊，不占用網絡端口，多臺交換機堆疊后，具有 足夠的系統帶寬 ，從而保證堆疊后每個端口仍能達到 線速交換 ；多臺交換機堆疊后， VLAN等功能不受影響 。
目前市場上有相當一部分可堆疊的交換機屬于虛擬堆疊類型而非真正堆疊類型。 很顯然，真正意義上的堆疊比虛擬堆疊在性能上要高出許多，但采用虛擬堆疊至少有兩個好處 ：虛擬堆疊往往采用標準 Fast Ethernet 或 Giga Ethernet 作為堆疊總線， 易于實現，成本較低 ；堆疊端口可以作為普通端口使用， 有利于保護用戶投資 。采用標準 Fast Ethernet 或 Giga Ethernet端口實現虛擬堆疊，可以 大大延伸堆疊的范圍 ，使得堆疊不再局限于一個機柜之內。
堆疊可以大大提高交換機端口密度和性能。 堆疊單元具有足以匹敵大型機架式交換機的端口密度和性能， 而投資卻比機架式交換機便宜得多 ，實現起來也靈活得多。 這就是堆疊的優勢所在。

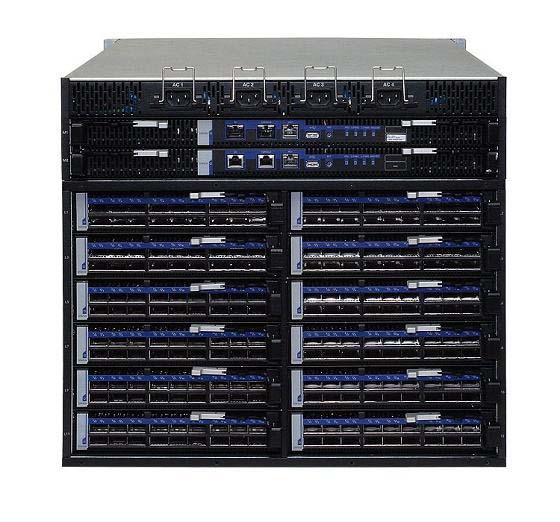

機架式交換機可以說是堆疊發展到更高階段的產物。 機架式交換機一般屬于部門以上級別得交換機，它有多個插槽，端口密度大，支持多種網絡類型，擴展性較好，處理能力強，但價格昂貴。
3. 集群
所謂集群，就是將多臺互相連接（級聯或堆疊）的交換機作為一臺邏輯設備進行管理。急群眾，一般只有一臺起到管理作用的交換機，成為命令交換機，它可以管理若干臺其他交換機。在網絡中，這些交換機只需要占用一個IP地址節約了IP地址。在命令交換機統一管理下，集群中多臺交換機協同工作，大大降低管理強度。
例如， 管理員只需要通過命令交換機就可以對集群中所有交換機進行版本升級。
集群技術給網絡管理工作帶來的好處是毋庸置疑的。 但要使用這項技術，應當注意到，不同廠家對集群有不同的實現方案， 一般廠家都是采用專有協議實現集群的 。這就決定了集群技術有其局限性。不同廠家的交換機可以級聯，但不能集群。 即使同一廠家的交換機，也只有指定的型號才能實現集群 。
