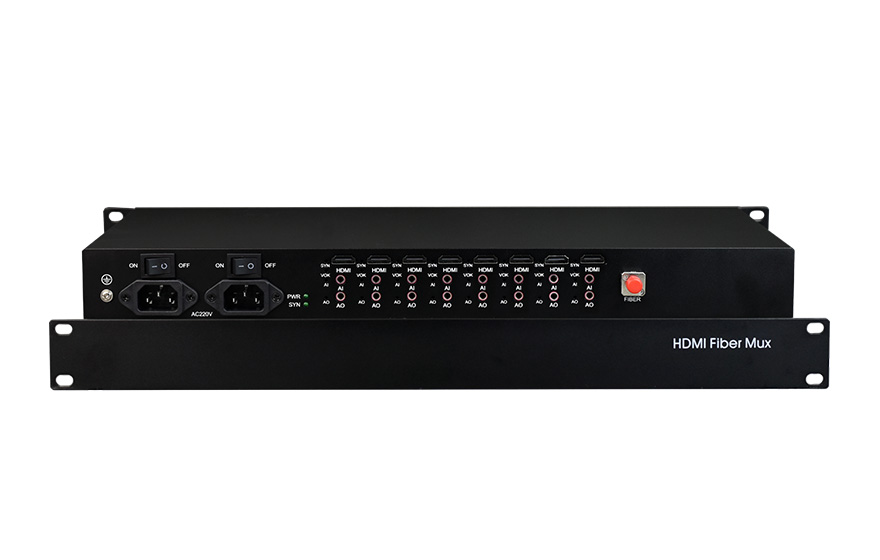

光端機，就是光信號傳輸?shù)慕K端設備。今天
飛暢科技的小編就來為大家詳細介紹下
光端機的類型，接口種類及廠家的術語，感興趣的朋友就一起來詳細了解下吧！
一、光端機類型：
光端機，就是將多個E1（一種中繼線路的數據傳輸標準，通常速率為2.048Mbps，此標準為中國和歐洲采用）信號變成光信號并傳輸?shù)脑O(shè)備（它的作用主要就是實現電-光和光-電轉換）。光端機根據傳輸E1口數量的多少，價格也不同。一般最小的光端機可以傳輸4個E1，目前最大的光端機可以傳輸4032個E1。
光端機又分為模擬光端機和數字光端機：
1） 模擬光端機
模擬光端機采用了PFM調制技術實時傳輸圖象信號，是目前使用較多的一種。發射端將模擬視頻信號先進行PFM調制后，再進行電-光轉換，光信號傳到接收端后，進行光-電轉換，然后進行PFM解調，恢復出視頻信號。由于采用了PFM調制技術，其傳輸距離很容易就能達到30 Km左右，有些產品的傳輸距離可以達到60 Km，甚至上百公里。并且，圖象信號經過傳輸后失真很小，具有很高的信噪比和很小的非線性失真。通過使用波分復用技術，還可以在一根光纖上實現圖象和數據信號的雙向傳輸，滿足監控工程的實際需求。不過，這種模擬光端機也存在一些缺點：
a）生產調試較困難；
b）單根光纖實現多路圖象傳輸較困難，性能會下降，目前這種模擬光端機一般只能做到單根光纖上傳輸4路圖象；
c）由于采用的是模擬調制解調技術，其穩定性不夠高，隨著使用時間的增加或環境特
性的變化，光端機的性能也會發生變化，給工程使用帶來一些不便。
2） 數字光端機
由于數字技術與傳統的模擬技術相比在很多方面都具有明顯的優勢，所以正如數字技術在許多領域取代了模擬技術一樣，光端機的數字化也是一種必然趨勢。目前，數字圖象光端機主要有兩種技術方式：一種是MPEG II圖象壓縮數字光端機，另一種是非壓縮數字圖象光端機。圖象壓縮數字光端機一般采用MPEG II圖象壓縮技術，它能將活動圖象壓縮成N×2Mbps的數據流通過標準電信通信接口傳輸或者直接通過光纖傳輸。由于采用了圖象壓縮技術，它能大大降低信號傳輸帶寬。
二、光端機的種類
光端機分3類：PDH，SPDH，SDH。
PDH（Plesiochronous Digital Hierarchy，準同步數字系列）光端機是小容量光端機，一般是成對應用，也叫點到點應用，容量一般為4E1，8E1，16E1。
SDH（Synchronous Digital Hierarchy，同步數字系列）光端機容量較大，一般是16E1到4032E1。
SPDH（Synchronous Plesiochronous Digital Hierarchy）光端機，介于PDH和SDH之間。SPDH是帶有SDH（同步數字系列）特點的PDH傳輸體制（基于PDH的碼速調整原理，同時又盡可能采用SDH中一部分組網技術）。
三、光端機的接口類型：
光端機的典型物理接口如下：
BNC接口：BNC接口是指同軸電纜接口，BNC接口用于75歐同軸電纜連接用，提供收（RX）、發（TX）兩個通道，它用于非平衡信號的連接。
光纖接口：光纖接口是用來連接光纖線纜的物理接口。通常有SC、ST、FC等幾種類型，它們由日本NTT公司開發。FC是Ferrule Connector的縮寫，其外部加強方式是采用金屬套，緊固方式為螺絲扣。ST接口通常用于10Base-F，SC接口通常用于100Base-FX。
RJ-45接口：RJ-45接口是以太網最為常用的接口，RJ-45是一個常用名稱，指的是由IEC（60）603-7標準化，使用由國際性的接插件標準定義的8個位置（8針）的模塊化插孔或者插頭。
RS-232接口：RS-232-C接口（又稱 EIA RS-232-C）是目前最常用的一種串行通訊接口。它是在1970年由美國電子工業協會（EIA）聯合貝爾系統、 調制解調器廠家及計算機終端生產廠家共同制定的用于串行通訊的標準。它的全名是“數據終端設備（DTE）和數據通訊設備（DCE）之間串行二進制數據交換接口技術標準”。該標準規定采用一個25個腳的DB25連接器，對連接器的每個引腳的信號內容加以規定，還對各種信號的電平加以規定。
RJ-11接口：RJ-11接口就是我們平時所說的電話線接口。RJ-11是用于西部電子公司（Western Electric）開發的接插件的通用名稱。其外形定義為6針的連接器件。原名為WExW，這里的x表示“活性”，觸點或者打線針。例如， WE6W 有全部6個觸點，編號1到6, WE4W 界面只使用4針，最外面的兩個觸點(1和6) 不用，WE2W 只使用中間兩針（即電話線接口用）。
四、光端機的參數術語
1 . 光端機的傳輸距離：
傳輸距離是指光端機實際可傳輸光信號的最大距離。這是個標稱數值，它取決于設備和實際環境等多種因素。
2 . 光端機的帶寬：
光端機的帶寬（Bandwidth）是指光端機的實際可正常工作的頻率范圍。單位通常是Hz（赫茲）。通常，這個范圍越大，就說明光端機的理論適應性能越強。例如，某視/音頻光端機的視頻帶寬是2Hz～10MHz，音頻帶寬為40Hz～20KHz，體現了較強的動態范圍寬度。
3 . 光端機的信噪比：
信噪比是指光端機音源產生最大不失真聲音信號強度與同時發出的噪音強度之間的比率，通常以S/N表示，一般用分貝（dB）為單位。信噪比越高表示音頻質量越好，一般音頻光端機的信噪應該在60dB以上。
4 . 光端機的誤碼率：
誤碼率（BER：bit error）是衡量數據在規定時間內數據傳輸精確性的指標。通常視/音頻雙向光端機的誤碼率應該在：（BER）≤10E-9。
5. 光端機的信號電平：
信號電平是指設備輸出信號和輸入信號的功率比然后取對數值，通常用P表示，P=lgP2/P1。
6. 信號阻抗 ：
信號阻抗是指輸入信號的電壓與電流的比值。單位通常是Ω（歐姆）。由于單位是歐姆，所以同樣適用于歐姆定律，即在相同電壓下，阻抗愈高將流過愈少的電流，阻抗愈低會流過愈多的電流。
