光纖收發器結構介紹以及故障問題解決

瀏覽次數:發布時間:2022-12-30

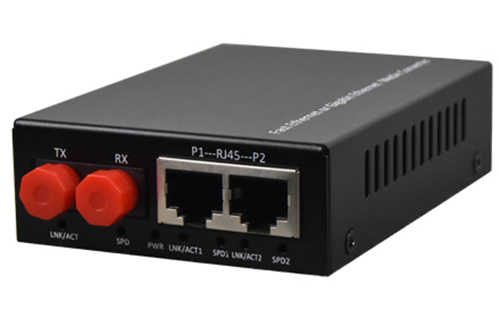

       光纖收發器是一款高集成度的設備,最多可集成14臺光纖收發器并進行統一供電,結構簡單,便于管理和維護。光纖收發器包括百兆/千兆,單纖/雙纖、單模/多模等多種規格。光纖收發器支持每臺光纖收發器的熱插拔操作,使用非常靈活。接下來我們就來聊聊光纖收發器結構介紹和故障解決。

       光纖收發器采用成熟可靠的內置開關電源設計,能夠支持長時間穩定工作;同時提供過壓、過流保護,確保每一臺光纖收發器都有安全穩定的電源收入。
光纖收發器結構介紹和故障解決
       一般情況下,光纖收發器有6個指示燈,它們顯示了收發器的工作情況,根據LED所示,就能區分出收發器是不是工作正常和工作異常,從而能幫忙找出存在的問題。它們的效果和存在故障的判斷如下所示:

      光纖收發器指示燈問題

      1. 半/全雙工方式是不是錯誤?

      有的收發器周圍面有FDX開關:標明全雙工;HDX開關:標明半雙工。

       2. 使用光功率計表面查看

       光纖收發器或光模塊在正常情況下的功率,多模2Km:-10db—18db之間;單模20公里:-8db—15db之間;單模60公里:-5db—12db之間。

       3. 光纜、光纖跳線是不是已斷?

    (1)光纖連線通斷查看:用激光手電、太陽光等對著光纖跳線的一頭照光;在另一頭看是不是可見光?如有可見光則表明光纖跳線沒有斷。

    (2)光纜通斷查看:用激光手電、太陽光、發光體對著光纜接頭或耦合器的一頭照光;在另一頭看是不是有光,如果有,則說明光纜沒有斷。

      4. 檢查光纖收發器或光模塊的指示燈和雙絞線端口指示燈是不是已亮

    (1)如果收發器的光口(FX)指示燈不亮,先判斷光纖鏈路是不是交叉連接?光纖跳線一頭是平行辦法接收,另一頭是交叉辦法連接。

    (2)如A收發器的光口(FX)指示燈亮而B收發器的光口(FX)指示燈不亮,則缺點在A收發器端:一種或許是:A收發器(TX)光發送口已壞,由于B收發器的光口(RX)接收不到光信號;另一種或許是:A收發器(TX)光發送口的這條光纖鏈路有疑問(光纜或光纖跳線或許斷了)。

    (3)雙絞線(TP)指示燈不亮,請判定雙絞線連線是不是有錯或連接有誤?可以通過通斷測試儀查看;

    (4)有的收發器周圍面有MPR開關:標明連接交換機的連接線是直通辦法;DTE開關:連接交換機的連接線是交叉線;

    (5)有的收發器有兩個RJ45端口:(ToHUB)標明連接交換機的連通線是直通線;(ToNode)標明鏈接交換機的連接線時交叉線。

      好了,以上就是關于光纖收發器結構介紹以及故障問題解決的相關介紹,希望能對你有所幫助!飛暢科技,專業做光端機、光纖收發器、工業交換機、協議轉換器的廠家,自主研發品牌,歡迎前來了解、交流。咨詢熱線:0571-8700-7140,400-0505-571。
