各種常見的工業交換機接口類型以及連接方式詳細圖解介紹

瀏覽次數：發布時間：2019-07-18

        局域網交換機作為局域網的集中連接設備，它的接口類型是隨著各種局域網和傳輸介質類型的發展而變化的，交換機的許多接口與路由器接口完全一樣。接下來就由杭州飛暢的小編來為大家介紹下交換機的接口類型以及連接方式有哪些？一起來看看吧！

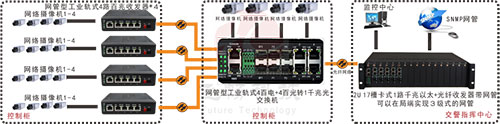

工業交換機接口以及連接方式圖解

        1. 交換機接口類型
      （1）雙絞線RJ-45接口
這是最常見、應用最廣泛的接口類型，它屬于雙絞線以太網接口類型。它不僅在最基本的10Base-T以太網網絡中使用，還在目前主流的100Base-TX快速以太網和1000Base-TX千兆以太網中使用。

       雖然它們所使用的傳輸介質都是雙絞線類型。但是它們卻各自采用不同版本的雙絞線類型，如最初10Base-T使用的3類線到支持1000Base-TX千兆速率的6類線，中間的100Base-TX則中以使用所謂的五類、超五類線，當然也可以是六類線。

      （2）光纖接口
對于光纖這種傳輸介質雖然早在100Base時代就已開始采用這種傳輸介質，當時這種百兆網絡為了與普遍使用的百兆雙絞線以太網100Base-TX區別，就稱之為“100Base-FX”，其中的“F”就是光纖“Fiber”的第一個字母。

        不過由于當時在百兆速率下，與傳統雙絞線介質相比，優勢并不明顯，況且價格比雙絞線貴很多，所以光纖在100Mbps時代沒有得到廣泛應用，它主要是從1000Base技術正式實施以來才得以全面應用，因為在這種速率下，雖然也有雙絞線介質方案，但性能遠不如光線好，且在連接距離等方面具有非常明顯的優勢，非常適合城域網和城域網使用。

        目前光纖傳輸介質發展相當迅速，各種光纖接口也是層出不究，不過在局域網交換機中，光纖接口主要是SC類型，無論是在100Base-FX，還是在1000Base-FX網絡中。SC接口的芯在接頭里面，如圖3左圖所示的是一款100Base-FX網絡的SC光纖接口模塊，其右圖為一款提供了4個SC光纖接口的光纖交換機。圖2中所示交換機中也有2個SC光纖接口。

      （3）AUI接口與BNC
AUI接口是專門用于連接粗同軸電纜的，雖然目前這種網絡在局域網中并不多見，但在一些大型企業網絡中，仍可能有一些遺留下來的粗同軸電纜令牌網絡上河北，所以有些交換機也保留了少數AUI接口，以更大限度滿足用戶需求。AUI接口是一個15針“D”形接口，類似于顯示器接口。

        BNC則是專門用于同軸電纜連接的接口，目前提供這種接口的交換機比較少見。但在一些RJ-45以太網交換機和集線器中還提供少數BNC接口，專門用于細同軸電纜作為傳輸介質的令牌網絡連接。
工業交換機接口以及連接方式圖解

     （4）Console接口
這個接口是用來配置交換機的，所以只有網管型交換機才有。而且需要注意的時，并不是所有網管型交換機都有，那是因為交換機的配置方法有很多，如通過Telnet命令行方式、Web方式、TFTP方式等。雖然理論上來說，交換機的基本配置必須通過Console（控制）端口，但是有些品牌的交換機基本設置在出廠時就已經配置好了，不需要進行IP地址、用戶名之類的基本配置，所以這類網管型交換機不需要提供Console接口，而且目前來說，還占多數，這類交換機通常只需要通過簡單的Telnet或Java程序的Web方式進行一些高級配置即可。

        用于交換機配置的Console端口并不是所有交換機都一樣，有的采用與Cisco路由器一樣的RJ-45類型Console接口，而有的則采用串口作為Console接口。

        Console線也分為兩種，一種是串行線，即兩端均為串行接口（兩端均為母頭或一端為公頭，另一端為母頭），兩端可以分別插入至計算機的串口和交換機的Console端口；另一種是兩端均為RJ-45接頭（RJ-45-to-RJ-45）的扁平線。

        由于扁平線兩端均為RJ-45接口，無法直接與計算機串口進行連接，因此，還必須同時使用一個如圖8所示的RJ-45-to-DB-9（或RJ-45-to-DB-25）的適配器。通常情況下，在交換機的包裝箱中都會隨機贈送這么一條Console線和相應的DB-9或DB-25適配器的。

      （5）FDDI接口

        在早期的100Mbps時代，還有一種FDDI網絡類型，它的中文名字是“光纖分布式數據接口”，很明顯它的傳輸介質也是光纖，其接口類型主要是SC類型。目前由于它的優勢不明顯，目前也基本上不見了。

        2. 交換機的連接

        交換機作為主要的局域網設備連接使用，總體來說，在硬件連接方面相對要簡單一些，通常只需要把相應的傳輸介質接頭插入到相應的交換機接口上。

        網管型交換機的配置通常是利用一臺便攜式筆記本進行的，他的連接就是通過隨交換機附帶的一條配置電纜進行的。配置電纜的一端連接在交換機的Console端口，另一端連接在筆記本電腦的串口上。配置電纜的類型因相應交換機的Console接口類型不同而不同，通常是一條兩端都是母頭，或一端是公頭，另一端是母頭的串行電纜，還有一種是一條兩端為RJ-45的雙絞網線。
工業交換機接口以及連接方式圖解

        從上文的介紹中可以看到工業交換機的接口類型相對要簡單很多，它主要針對的時各種局域網和傳輸介質類型來設置的。而沒有路由器所具有的的復雜的廣域網接口。因此，交換機的連接也要相對簡單一些，只需要用相應的傳輸介質接頭插入響應交換機端口即可。

        好了，以上就是飛暢科技的小編為大家整理的關于常見的交換機接口及連接方式的相關介紹，希望你看過之后能對你有所幫助。杭州飛暢17年專業從事光端機、工業交換機、光纖收發器、協議轉換器等工業通信設備的研發、生產和銷售，歡迎了解更多。如果你對我們的工業級交換機產品感興趣的話，可以在線咨詢我們的客服或者電話聯系我們的技術顧問，咨詢熱線：0571-87007140。
