飛暢科技-關于PoE交換機的4種連接方法介紹

瀏覽次數：發布時間：2019-12-18

       POE也被稱為基于局域網的供電系統或有源以太網，有時也被簡稱為以太網供電，一個完整的POE系統包括供電端設備和受電端設備兩部分?？赡軙?huì)有一些朋友對poe供電有一些疑問，這個在之前也有很多朋友問到過，那么，今天就由飛暢科技的小編來用圖文為大家詳細介紹下poe的幾種供電方式和連接方法，感興趣的朋友就一起來看看吧！

       poe交換機的4種連接方式

       一、交換機和終端都支持PoE
       這種方法PoE交換機直接通過網線接到支持PoE供電的無線AP和網絡攝像機上，這種方法最簡單，但也需要注意如下兩點：
       1、確定PoE交換機以及無線AP或者網絡攝像機是否是標準的PoE設備；
       2、要仔細確認購買的網線的規格，網線質量很關鍵，質量不好的網線會導致AP或者IPC無法受電或者不斷重啟。
poe交換機連接方式
poe交換機連接方式

       二、交換機支持PoE，終端不支持PoE
       這種方案PoE交換機出來接PoE分離器，PoE分離器將電源分離成數據信號和電力，有兩根輸出線，一根是電力輸出線，一根是網絡數據信號輸出線即普通網線。電力輸出有5V/9/12V等，可以匹配各種DC輸入的非PoE受電終端，支持IEEE 802.3af/802.3at標準。數據信號輸出線即普通網線直接接到非PoE受電終端的網口即可。

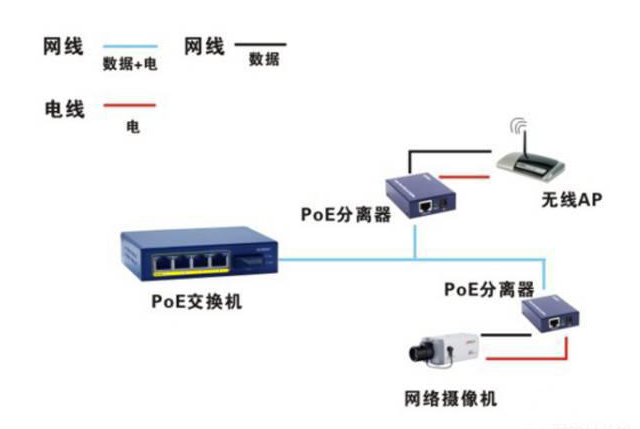

poe分離器的連接方式
poe分離器的連接方式

       三、交換機不支持PoE，終端支持PoE
       這種方案交換機出來接PoE供電器，PoE供電器將電力加到網線上之后傳輸給終端。這種方案利于擴展原有的布線網絡，對原有網絡沒有影響。

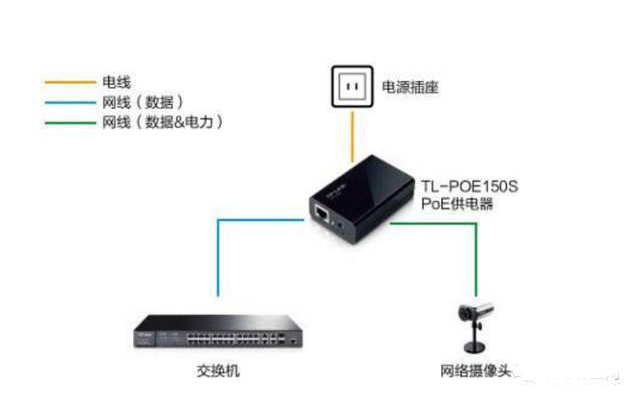

poe攝像機+poe供電器的連接方式
poe攝像機+poe供電器的連接方式

       四，交換機不支持PoE，終端也不支持PoE
       這種方案交換機出來接PoE供電器，再接PoE分離器，最后傳輸給終端。 方案三和方案四適合于傳統網絡的改造，即原來的交換機不支持PoE供電，但是又想利用PoE供電好處的場合。
poe供電器的連接方式
poe供電器的連接方式

       那實際應用時，網線應該怎么接呢，很多朋友對POE供電技術有所了解，知道1 2 3 6或者4 5 7 8等供電線序問題，所以怕萬一接錯，導致設備燒毀等嚴重后果。
       POE供電標準對POE交換機、POE供電模塊(POE供電器)等PSE設備的要求是只要支持1 2 3 6 和4 5 7 8供電線序的其中一種即可，當然最新的802.3at 4pair標準需要兩種都同時支持。而對POE受電設備的要求是必須同時支持兩種供電方式。

       到底如何接才好
       1、如果你的POE交換機、POE供電模塊是標準的PSE設備，那么網線隨便接下面接的無線AP或者IPC都不會燒毀。標準的POE供電過程，有一個檢測過程，這個檢測過程會確保對不是標準的受電設備不進行供電。如何區分標準的設備還是非標準的設備，可參看如何區分標準POE供電和非標準POE供電。
       2、如果你的PSE設備是強供型，那么在接線之前必須非常小心查看說明書，看供電PIN腳是1 2 3 6還是4 5 7 8，如果身邊沒有說明書，也可以用萬用表檢測，如果有穩定的12V/24/48V輸出的就是供電腳。搞清楚了供電PIN腳，還不能直接接終端設備。另外一端的無線AP或者IPC要搞清楚輸入電壓是多少，網口電路是否經過了改裝，如果沒有經過改裝，接上去之后就很可能會將網口電路燒毀。如果電路沒改裝就需要用到POE分離器。

       好了，以上內容就是飛暢科技關于PoE交換機4種連接方法的相關詳細介紹，希望能對你有所幫助！飛暢科技，專業做光端機、光纖收發器、工業交換機、協議轉換器的廠家，自主研發品牌，歡迎前來了解、交流。咨詢熱線：0571-8700-7140，400-0505-571。
