RS232與串口通信的4個注意事項

瀏覽次數：發布時間：2021-06-15

RS232和串口通信，用于串口設備的數據采集軟件，包括儀表、天平、秤或任何RS232儀器。WinWedge直接將數據捕獲到Excel、Access或任何Windows應用程序或網頁。它甚至可以從COM端口發送命令，因此您可以通過熱鍵，按鈕或DDE控制您的設備。

許多PC和兼容計算機都配有兩個串行端口和一個并行端口。雖然這兩種類型的端口用于與外部設備通信，但它們以不同的方式工作。并行端口通過8條單獨的線路一次發送和接收8位數據。這樣可以非常快速地傳輸數據。

然而，由于必須包含單根電線的數量，所需的電纜更笨重。并行端口通常用于將PC連接到打印機，很少用于其他方面。串行端口通過一條線一次一位地發送和接收數據。雖然以這種方式傳輸每個字節的數據需要8倍的時間，但只需要幾根電線。事實上，雙向(全雙工)通信是可能的，只有三條獨立的電線 - 一條發送，一條接收，一條公共信號地線。　

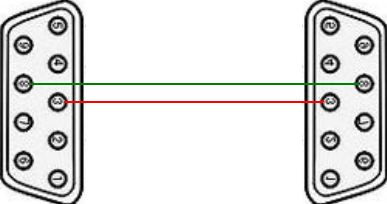

1.雙向通信

PC上的串行端口是全雙工設備，這意味著它可以同時發送和接收數據。

為了能夠這樣做，它使用單獨的線路來發送和接收數據。某些類型的串行設備僅支持單向通信，因此在電纜中僅使用兩根電線 - 傳輸線和信號接地。

RS232與串口通信的4個注意事項

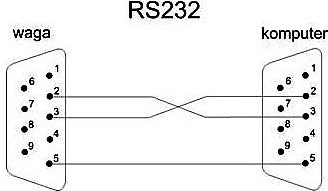

2.通過比特溝通

一旦發送起始位，發送器就發送實際數據位。

可能有5,6,7或8個數據位，具體取決于您選擇的數字。

接收器和發送器必須就數據位數以及波特率達成一致。

幾乎所有設備都使用7或8個數據位傳輸數據。

RS232與串口通信的4個注意事項

請注意 : 當僅使用7個數據位時，不能發送大于127的ASCII值。

同樣，使用5位將最高可能值限制為31.發送數據后，將發送停止位。

停止位的值為1 - 或標記狀態 - 即使前一個數據位的值也為1，也可以正確檢測到它。

這是通過停止位的持續時間來完成的。

停止位的長度可以是1,1.5或2位周期。

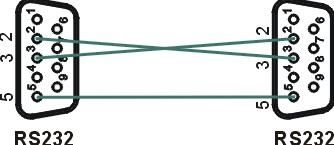

3.奇偶校驗位

除了通過使用開始和停止位提供的同步之外，可以可選地與數據一起發送稱為奇偶校驗位的附加位。

奇偶校驗位提供少量錯誤檢查，以幫助檢測傳輸期間可能發生的數據損壞。

您可以選擇偶數奇偶校驗，奇校驗，標記奇偶校驗，空間奇偶校驗或根本不選擇。

當使用偶數奇偶校驗時，計數每個數據字節中的標記數(邏輯1位)，并且在數據位之后發送單個位以指示剛剛發送的1位數是偶數還是奇數。

RS232與串口通信的4個注意事項

例如，當選擇偶校驗時，如果先前標記的數量是偶數，則以0的值發送奇偶校驗位。

對于二進制值0110 0011，奇偶校驗位將為0.

如果偶數奇偶校驗有效并且二進制數1101 0110被發送，則奇偶校驗位將為1.

奇校驗恰好相反，奇偶校驗位為0當前一個字中的標記位數是奇數時。

奇偶校驗錯誤檢查非常簡陋。

雖然它會告訴您字符中是否存在單個位錯誤，但它不會顯示錯誤接收到哪個位。

此外，如果偶數位出錯，則奇偶校驗位根本不會反映任何錯誤。

標記奇偶校驗意味著奇偶校驗位總是設置為標記信號條件，同樣空間奇偶校驗總是在空間信號條件下發送奇偶校驗位。

由于這兩種奇偶校驗選項沒有任何用處，因此它們幾乎從不使用。　

4.RS232C　　

RS232代表推薦標準號232，C代表標準的最新版本。

大多數計算機上的串行端口使用RS-232C標準的子集。

完整的RS-232C標準規定了25針“D”連接器，其中使用了22個引腳。

普通PC通信不需要大多數這些引腳，事實上，大多數新PC都配備只有9個引腳的公D型連接器。
