協議轉換器是怎么分類的？主要有哪些類別？
瀏覽次數：發布時間：2019-07-23
工業通信采用的通信接口各不相同，需要多個設備之間的信息共享和數據交換，而常用的工控設備通信口有RS-232、RS-485、CAN和網絡，由于各種通信結構的協議不兼容，使得異構網絡之間的操作和信息交換難以進行，通過多
協議轉換器可以將不同接口設備組網,實現設備間的互操作?；诙喾N通信口和各種協議，形成種類繁多的協議轉換器。主要類別有E1/以太網協議轉換器、RS-232/485/422/CAN轉換器/RS-232/485/CAN轉換器等。接下來想要了解的朋友就跟隨
飛暢科技的小編一起來詳細看看吧！

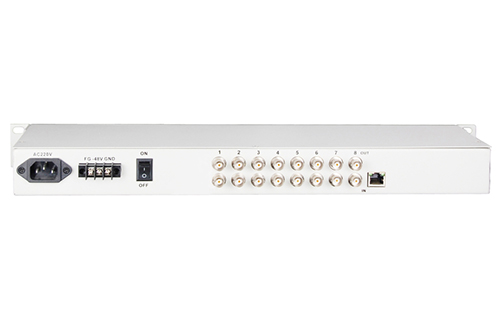

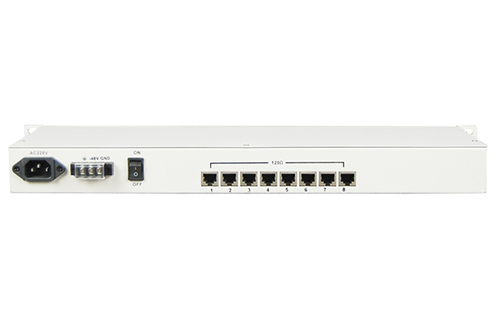

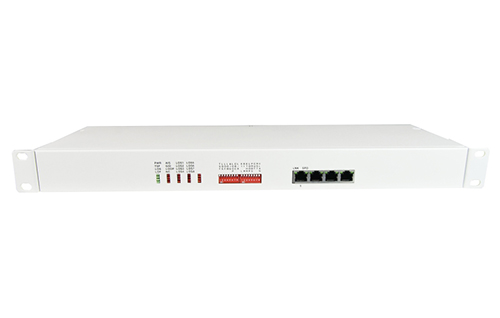

E1/以太網協議轉換器：
現有的基于
E1和以太網的協議轉換器主要分為E1/以太網系列和E1/V.35系列。利用E1鏈路來傳輸以太網數據在現實中有著廣泛的應用，由于E1與以太網的數據傳輸協議標準不一樣，它們之間需要使用協議轉換器來完成數據的轉換。已經存在的E1/以太網協議轉換器在轉換數據時都是以整條E1的傳輸能力為基礎l。
它將以太網信號或V.35信號轉換為E1信號，以E1信號形式在同步/準同步數字網上進行長距離傳輸。主要目的是為了延長以太網信號和V.35信號的傳輸距離，是一種網絡接入設備。
協議網關通常在使用不同協議的網絡區域間做協議轉換。這一轉換過程可以發生在OSI參考模型的第2層、第3層或2、3層之間。但是有兩種協議網關不提供轉換的功能：安全網關和管道。由于兩個互連的網絡區域的邏輯差異，安全網關是兩個技術上相似的網絡區域間的必要中介。如私有廣域網和公有的因特網。
RS-232/485/CAN轉換器：
基于集中串口和不同協議的聯合，主要有RS-232串口到2M轉換器，RS-485/422串口到2MG.703轉換器，RS-232到2ME1的轉換器，CAN轉232、485轉換器、USB TO RS-232/485/422轉換器等。
具有串行通信能力的設備仍然在控制領域、通信領域大面積使用,隨著接入設備的增多，應用功能復雜程度的提高，傳統的串行通信網絡的缺點越來越明顯,而采用RS232/CAN智能轉換器，升級、改造或重新構建既有通信或控制網絡，能夠很方便地實現RS232設備多點組網、遠程通信，特別是在不需要更改原有RS232通信軟件的情況下，用戶可直接嵌入原有的應用領域，使系統設計達到更先進的水平，在系統功能和性能大幅度提高的情況下,減少了重復投資和系統更新?lián)Q代造成的浪費。
USB-RS232接口轉換器首要的功能是實現兩種總線的協議轉換。主機端可以使用新的USB總線協議，向外發送數據，轉換器內部將數據格式轉變?yōu)?RS232 串行信號，再發送到設備。設備回送主機的數據，則經轉換器轉變?yōu)?USB 協議數據。
USB-RS232 接口轉換器在對所流經的數據進行協議轉換時，可以增加特別的功能。
1、由于 USB 總線的速度比 RS232 接口快很多，可以在接口轉換器上設計數據緩沖區，以協調兩總線的速度差。
2、RS232 接口有一些變種，如 RS485、RS422接口，接口轉換器中可以設計 RS232-RS485 或是 RS232-RS422 接口轉換器，簡化整個系統的通信接口轉換。
3、接口轉換器在進行數據格式轉換時，可以設計加密、解密算法，對流經的數據進行處理，提高系統的數據保密性。
基于現場總線的協議轉換器：
基于現場總線的研究，發現多種總線標準的競爭與共存在客觀上在應用上造成了不便。
CAN總線協議和Modbus協議的結合，通過引用 Modbus 協議代替原自定義串口協議，將通信任務按讀、寫進行歸納分類，再用 Modbus 協議定義的標準功能碼簡化通信流程，提高效率，同時也使系統具備開放性，能方便的結成網絡。Modbus協議是主從協議，而CAN總線協議是多主對等協議，這也就決定了所設計的協議轉換器在Modbus網絡中作為從站，而在CAN網絡中作為發送優先級最高的節點。
Modbus和CAN協議轉換原理：在DSP的RAM中劃分Modbus報文和CAN報文的存儲緩沖區(包含各自的輸入和輸出緩沖區)；協議轉換器從Modbus主站收到的報文存入Modbus接收緩沖區，向主站返回應答時從CAN總線的接收緩沖區讀取數據打包成Modbus應答報文的格式進行發送；協議轉換器從Modbus接收緩沖區獲取報文并存入CAN報文發送緩沖區，依據功能碼進行發送分析，決定采用單次還是分次發送方式?？偟膩碚f，就是一種存儲轉發機制，這種機制首先考慮的是通信轉換的可靠性，存儲轉換帶來的延時直接導致通信實時性的降低。
