本系列產品是以太網IEEE802.3介質轉換器,能夠?qū)崿F(xiàn)10/100/1000M雙絞線與光纖的二種介質之間的介質轉換或延伸網絡傳輸距離,主要用于光纖網遠距離(20/40/60/80/120公里)傳輸,完全支持10/100/1000M的傳輸速。
◆ 國際標準:IEEE 802.3z 1000ba
◆ 具有防死機監控自動復位功能適用于高清網絡攝像機等重負載應用;
◆ 支持全雙工和半雙工網絡通信,帶有自動協商能力;
◆ 支持VLAN超長數據包的傳輸,可以與支持IEEE802.10協議的交換機產品匹配使用;
◆ 支持雙絞線交叉直連自適應,方便系統調試安裝;
◆ 低功耗,低發熱,能長時間穩定工作;
◆ 單芯光纖和內外置電源的選擇,擴展了用戶的需求。
◆ 光纖部分
多模光纖:
50/125um 或 62.5/125um,
最大傳輸距離 5Km@ 62.5/125um單模光纖,衰減(3dbm/km )
波長: 820nm
發射功率: -12dBm (Min) ~ -9dBm (Max)
接收靈敏度: -28dBm (Min)
鏈路預算: 16dBm
單模光纖:
8/125um, 9/125um,
最大傳輸距離 40Km(實際如需更大距離需定制)
傳輸距離: 40KM@9/125um 單模光纖,衰減(0.35dbm/km )
波長: 1310nm
發射功率: -9dBm (Min) ~-8dBm (Max)
接收靈敏度: -27dBm (Min)
鏈路預算: 18dBm
◆ 以太網接口(10/100M)
速 率: 10/100M自適應,全/半雙工完全自適應
協 議: 支持IEEE 802.3,IEEE 802.1Q(VLAN)
MAC地址表: 可以學習4096個MAC地址
物理接口: RJ45座 支持Auto-MDIX(交叉/直通線自適應
回 損: 20 dB
◆ 電源需求
系統電源: AC180V ~ 260V;DC –48V;DC +24V
功 耗: ≤10W
◆ 尺寸大小
迷你型: 132(寬)X140(深)X31(高)mm
◆ 工作環境
工作溫度: -10℃ ~50℃
工作濕度: 5% ~ 95% (無凝露)
存儲溫度: -40 ℃~ 80℃
存儲濕度: 5%~ 95% (無凝露)

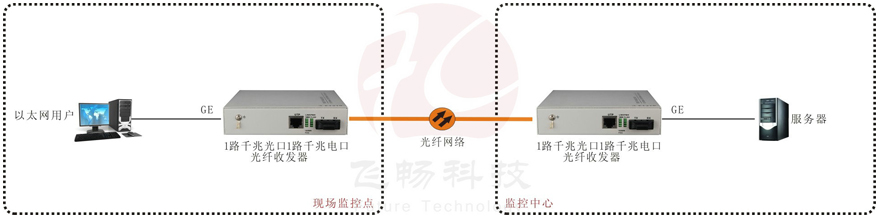

應用方案圖例一

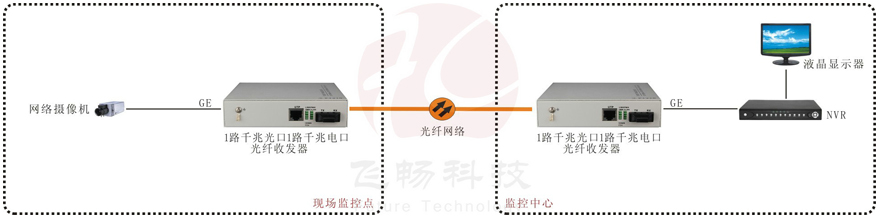

應用方案圖例二
