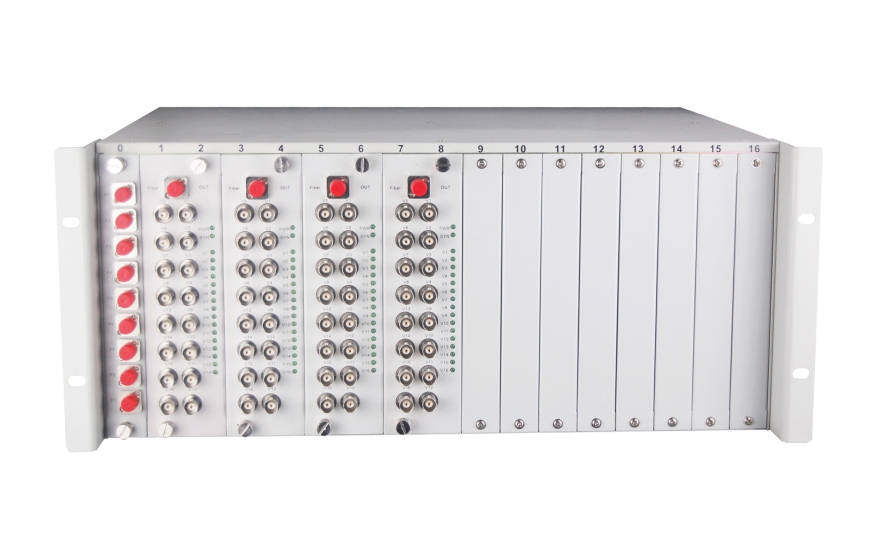

64路機框式多業務視頻光端機

型號：FCV-V64T/R次留言

描述：64路視頻單纖傳輸4U機框，配置4塊卡16路視頻卡

產品描述
       64路多業務視頻光發射機/接收機采用數字編碼技術，可將64路視頻信號、數據信號、音頻信號和開關量信號及以太網信號通過一根單模光纖實現遠距離雙向傳輸，專業的設計使其可與Philips、AD、Vicon、Pelco等多種控制系統兼容。
       64路多業務視頻光端機為19英寸4U 17槽機架式，每16路視頻為一個單元，采用CWDM粗波分復用技術，總共出4個波長，插入4塊多業務路視頻光端機卡或純16路視頻光端機(總共可以擴到8塊視頻接口卡)。安裝與維護方便，適用于不同的工作環境。
功能特點
◆ 64路多業務視頻光端機為單纖傳輸；
◆ 設備為4U 19英寸17槽機框，總共有4個功能板組成 16路純視頻板占用兩個槽位，16路視頻多功能接口板占用3個槽位；
◆ 擴容方便，增加板卡即可，維護方便，更換板卡即可；
◆ 數據接口與視頻接口帶防雷保護防雷達到GB/T17626.5(IEC61000-4-5) 短路電流波8/20μs 開路峰值輸出電壓6KV標準；
◆ 可以檢測收無光時，遠端設備是掉電或斷纖；
◆ PAL/NTSC/SECAM全制式兼容，演播級傳輸質量；
◆ 數據、以太網、音頻、開關量、電話、CAN總線等接口可選；
◆ 提供雙向異步數據(正向和反向)；
◆ 異步數據，傳輸速率110-115.200Kbps以上異步數據為RS232-RS485-RS422- Manchester碼。
技術參數
◆ 光纖部分
   物理接口：FC/PC、ST/PC
   傳輸波長：850nm/1310nm/1550nm
   傳輸距離：多模0-2km，單模：0-25km，0-60km，0-120km
   發射光功率：優于 - 6dB
   接收靈敏度：優于 -18dB
   光學動態范圍：12dB
   光學允許最大鏈損：12dB
   光纖種類：單模/多模光纖，單纖
   光纖傳輸?shù)木嚯x受限于光學路徑的損耗以及由于連接端子、接頭、接插板而造成的附加損耗。傳輸距離也可能受到光纖帶寬的限制。
◆ 視頻接口
   視頻帶寬：     5Hz ～10MHz
   信號電平：      1Vp-p(典型值)
   采樣頻率：      16.4M
   信號阻抗：      75Ω
   信號接口：      BNC(PAL、NTSC、SECAM制式兼容)
   微分增益（DG）：＜1.3 % (典型值)
   微分相位（DP）：＜1.3° (典型值)
   信噪比（SNR）： ＞63 dB(加權)
◆ 數據接口
   數據接口：RS-232、RS-422、RS-485、Manchester、TTL
   數據格式：NRZ、Manchester、Bi-phase
   速率：       110bps-115.200Kbps
   連接端子：RJ45
◆ 音頻
   信號電平：           0.5-4Vp-p
   輸入/輸出阻抗：   600Ω（非平衡或平衡）
   帶寬：                   20Hz-20KHz
   總諧波失真：        <1%
   音頻A/D：             24bit
   信噪比（SNR）：＞85dB
   連接端子：            RJ45/RCA/鳳凰端子
◆ 以太網接口（10/100M）
   速    率：            10/100M自適應，全/半雙工完全自適應
   協    議：            支持IEEE 802.3，IEEE 802.1Q(VLAN)
   MAC地址表：    可以學習4096個MAC地址
   物理接口：         RJ45座 支持Auto-MDIX（交叉/直通線自適應
   回   損：              20 dB
◆ 開關量接口
   響應時間：         <0.5ms
   開關信號：         30VDC/0.5A
◆ FXS電話口
   振鈴電壓：       75V
   振鈴頻率：       25Hz
   二線輸入阻抗：600Ω(摘機)
   回    損：          40 dB
◆ FXO交換機接口
   振鈴檢測電壓：35V
   振鈴檢測頻率：17Hz-60Hz
   二線輸入阻抗：600Ω（摘機）
   回    損：           40 dB
◆ EM 2/4線
   AD增益：            0db
   DA增益：           -3.5db
   2/4線輸入阻抗：600Ω
   回   損：              20 dB
◆ 電源需求
   系統電源：        AC180V ~ 260V；DC –48V；DC +24V
   功   耗：             ≤10W
◆ 尺寸大小
   迷你型：          216（寬）X140（深）X31（高）mm
   19英寸：          483（寬）X138（深）X44（高）mm
◆ 工作環境
   工作溫度：        -10℃ ~50℃
   工作濕度：       5% ~ 95% (無凝露)
   存儲溫度：       -40 ℃~ 80℃
   存儲濕度：       5%~ 95% (無凝露)

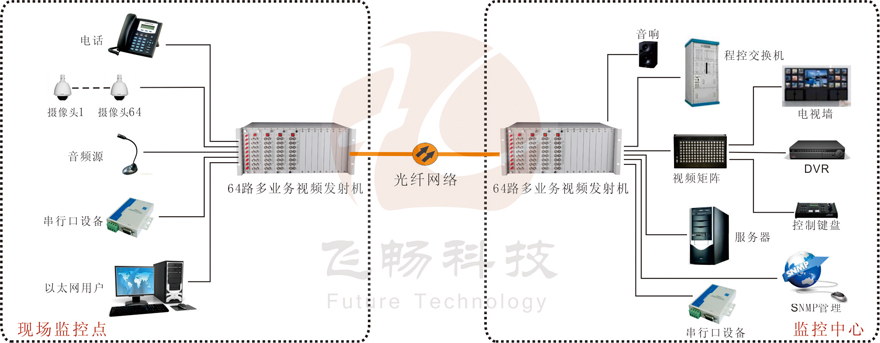

應用方案

64路機框式多業務視頻光端機
