桌面式4路3G HD-SDI視頻+2路千電+2路百電(物理隔離)+開關量+串口光端機

型號：FCP-V4G2K8次留言

描述：本系列產品，是在該公司研制的專用超大規模集成電路的基礎上，研發的點對點多業務光傳輸設備。此款產品提供4路3Gbps HD-SDI視頻，1-8路開關量接口/1-4路RS232-422-485接口；2路百兆以太網

產品描述
        本系列產品，是在該公司研制的專用超大規模集成電路的基礎上，研發的點對點多業務光傳輸設備。此款產品提供4路3Gbps HD-SDI視頻，1-8路開關量接口/1-4路RS232-422-485接口；2路百兆以太網接口，2路千兆以太網接口。3Gbps HD-SDI高清數字電視光端機信號格式從270Mbps到2.97Gbps 支持SMPTE424M、SMPTE292、SMPTE344M、SMPTE259M以及DVB-ASI(270M)等數字電視格式的信號。
    每個以太網物理隔離，都有自己獨立的百兆帶寬;4路以太網總帶寬為2*1000M+2*100M=2200M，通過一根光纖傳輸完全獨立，物理隔離；設備內部電路部分采用全數字電路，整機工作可靠、穩定，功耗低，集成度高，體積小，易于安裝維護。
功能特點
◆SD HD 3G 輸入自動檢測，支持270Mbit/s - 1.48Gbit/s - 3Gbit/s 速率；支持新的FULL HD全高清1080P/60HZ 3Gbps HD-SDI格式信號，傳輸距離最遠可達80KM;
◆支持SMPTE 424M(2.97Gbps/s)、SMPTE 292M(1.485Gbps/s)、SMPTE 344M(540Mb/s)、SMPTE 259M(360Mb/s)和 DVB-ASI(270Mb/s);
◆發射機內帶自動電纜均衡，80M:2.97Gb/s 140M:1.485Gb/s 250M:270Mb/s;
◆發射機與接收機都帶有LED指示SDI 信號的接入狀態；
◆2路百兆以太網接口工作在100M全雙工模式每個以太網電口都有自己獨立的百兆帶寬物理隔離；
◆2路千兆以太網10/100/1000M全/半雙工完全自適應每一組有獨立的1000M帶寬物理隔離；
◆以太網支持VLAN超長數據包的傳輸，可以與支持IEEE802.1Q協議的交換機產品匹配使用，可以支持最大包長10240的巨幀以太包；
◆可以接入1-8路開關量或1-4路RS232/422/485串行接口；
◆各類接口防雷達到IEC61000-4-5 (10/700μS) 差模:6KV 阻抗(40Ω)；共模:6KV，阻抗(40Ω) 標準;
◆多種電源方式可選：AC220V、DC-48V/DC24V等;
技術參數
◆光纖部份
   光口：1
   光纖：單纖雙纖
   光纖接口：FC/SC/ST/LC(SFP)
   波長：850nm/1310nm多模；1310nm/1550nm單模
   無中繼傳輸距離：20~120Km
   典型發射功率:
   單模1310/1550nm：≥-9dBm
   多模850nm：-18dBm
   多模1310nm: -25dBm
   接受靈敏度范圍：-28dBm~- 40dBm
◆3Gbps HD-SDI視頻
   視頻帶寬：270Mb/s – 2.97Gb/s
   電視信號標準：SMPTE 424M、SMPTE 292M、SMPTE 344M、SMPTE 259M和 DVB-ASI/span>
   反射損耗：>15DB
   均衡：250m@270Mbit/s140m@1.485Gbit/s80m @2.97Gbit/s
   接口: 75歐 BNC
◆10/100M以太網接口
   協 議：符合IEEE 802.3，IEEE 802.1Q(VLAN)
   速 率：10/100M自適應，全/半雙工完全自適應
   MAC地址表：可以學習4096個MAC地址
   物理接口：RJ45座 支持Auto-MDIX
◆10/100/1000M以太網接口
   協 議：符合IEEE 802.3az，IEEE 802.1Q(VLAN)
   速 率：10/100/1000M自適應，全/半雙工完全自適應
   MAC地址表：可以學習4096個MAC地址
   物理接口：RJ45座 支持Auto-MDIX
◆串行接口
   標準
          EIA/TIA-232 RS-232 (ITU-T V.28)
          EIA/TIA-422 RS-422 (ITU-T V.11)
          EIA/TIA-485 RS-485 (ISO/IEC8284)
   串口界面:
          RS-422: TxD+ TxD- RxD+ RxD-
          RS-485 4 wires: TxD+ TxD- RxD+ RxD-
          RS-485 2 wires: A(對應TX+) B(對應TX-) Ground
          RS-232: RXD TXD Signal Ground
◆開關量接口
   輸出接口類型： 信號繼電器干接點輸出
   響應時間： 信號繼電器干接點輸出:<1.2ms
   開關信號： 信號繼電器干接點輸出36VDC/0.5A
   最大開關頻率： 50HZ
◆環境指標
   工作溫度：-10℃—+60℃
   儲存溫度：-40℃—+85℃
   工作濕度：0%—95%（無凝結）
   MTBF： ＞100000小時
◆產品規格
產品型號 FCP-V4G2K8
產品功能描述 在光纖上同時傳送4路3G HD-SDI視頻，1-8路開關量接口/1-4路RS232-422-485接口；2路千兆以太網（物理隔離），2路百兆以太網（物理隔離）
業務端口描述 1-4路3G HD-SDI視頻，1-8路開關量接口/1-4路RS232-422-485接口，2路千兆以太網，2路百兆以太網，1個光纖接口
電源 AC220V / DC-48V / DC+24V（電源可選），功耗：≤10W
產品尺寸 (長×寬×高) 186*138*45mm 桌面式
重量 0.8Kg/臺

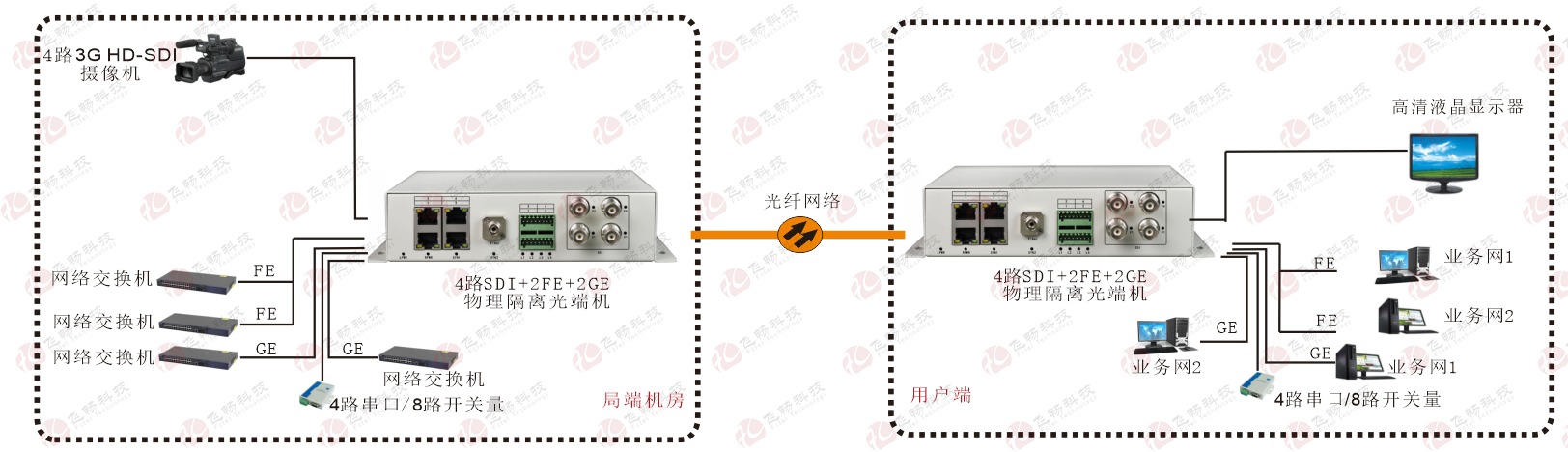

應用方案

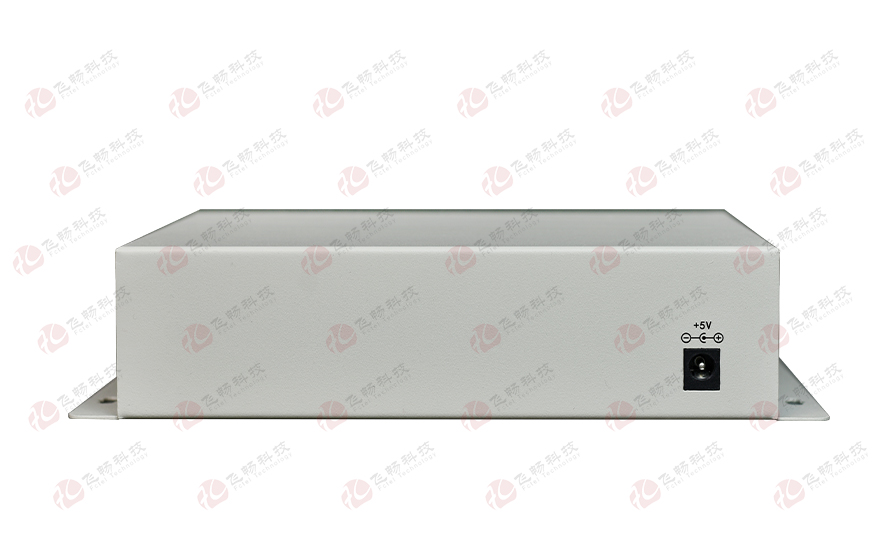

產品尺寸
產品視頻
