成幀E1-ETH+4RS232協議轉換器

型號：FCC-E1F1R4次留言

描述：1路成幀E1轉1路百兆以太網+4路RS232/422/485協議轉換器帶E1 環回檢測功能。

產品描述
       本協議轉換器(接口轉換器)采用大規模FPGA設計，提供1個成幀E1接口和1個以太網接口與4個串行接口，能夠?qū)崿F(xiàn)10/100base-T以太網數據在E1通道上的傳輸，是一種高性能、自學習式以太網橋。該設備作為以太網的延伸設備，利用現有網絡（PDH/SDH/微波等）所提供的E1通道，以較低的成本實現兩端以太網與串行接口的互聯。設備內置環路測試功能，為工程開通和日常維護提供便利。
功能特點
◆ 設備能管理到遠端設備的狀態 網管數據不占用用戶業務時隙；
◆ E1可以支持任意時隙的設置，速率從64K-2048K可調；
◆ 可以檢測到E1有沒有環回，并通過指示燈指示出來 并在環回時不往以太網口發送源MAC地址與目的MAC地址相同的包，防止交換機死機；
◆ 可以區分當E1信號丟失時是遠端設備掉電還是中間傳輸E1斷線；
◆ 有E1故障轉移功能，可以設置E1線路故障時不往以太網接口發LINK信號；
◆ 以太網支持超長包，最大包長度支持到2036字節；
◆ 內置動態以太網MAC地址列表(4096個)，具有本地?cái)?shù)據幀過濾功能；
◆ 以太網接口10M/100M，全/半雙工完全自適應支持VLAN協議，以太網口支持AUTO-MDIX（交叉線和直連線自適應）；
◆ 內部有以太網數據監控自動復位功能，不會死機；
◆ 可以實現本端以太網口的5種任意模式的設置，并可以實現對AUTO-MDIX功能的并閉；
◆ 提供2種時鐘方式：E1主時鐘，E1線路從時鐘；
◆ 可以在本端強制讓對端設備的速率跟隨本端（非成幀時無效）；
◆ 提供3種環回功能：E1本端自環(ANA)以太網本端自環(DIG)，命令對端以太網自環(REM)；
◆ 同時支持自適應的120Ω/平衡和75Ω/不平衡兩種阻抗，不用再作設置；
◆ 機架式設備網管接口采用SNMP；
◆ 串行數據接口可以是RS232/RS422/RS485/TTL中的任選一種；
◆ 串行數通道可以傳輸異步從300-19200波特率自適應的串口數據；
◆ 串行數據在E1中復用支持ITU-T R.111躍變編碼模式；
◆ 串行口接口防雷達到IEC61000-4-5（8/20US）差模：6KV，阻抗（2Ω）；共模：6KV，阻抗（2Ω）標準。
技術參數
◆ 10/100M以太網接口
   協    議：符合IEEE 802.3，IEEE 802.1Q(VLAN)
   速    率：10/100M自適應，全/半雙工完全自適應
   MAC地址表：可以學習4096個MAC地址
   物理接口：RJ45座 支持Auto-MDIX（交叉/直通線自適應）
◆ E1 接口
   設備接口：設備接口符合G.703建議
   速   率： 2048Kb/s±50ppm
   碼   型： HDB3
   阻   抗： 非平衡式75Ω/平衡式120Ω
   非平衡式配同軸接口適配器，可適配75-2/3同軸電纜
   抖動特性： 滿足G.742、G.823建議
   輸入口允許衰減：0～6dBm
◆ 串行數據接口
   數據接口：RS-232/RS-485/RS-422
   數據標準：EIA RS232 RS485 RS422
   速率：     110bps-115.200Kbps
   物理接口： RJ45
◆ 電氣和機械特性
   系統電源：    AC180V ~ 260V；DC –48V；DC +24V
   功耗：          ≤10W
   外觀結構:     216（寬）X140（深）X31（高）mm迷你型
◆ 環境指標
   工作溫度：-10℃~+60℃(商業級)/-40℃—+85℃(工業級)
   儲存溫度：-40℃—+85℃
   工作濕度：0%—95%（無凝結）
   MTBF：    ＞100000小時

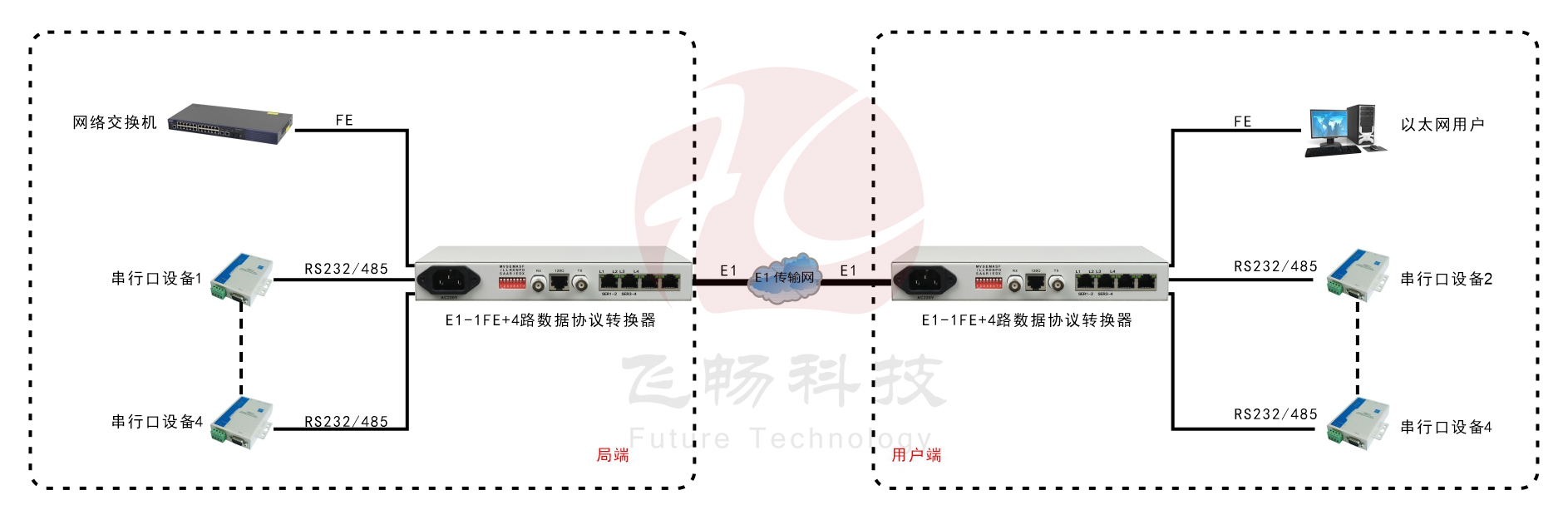

應用方案

成幀E1-ETH+4RS232協議轉換器

方案說明
設備可以通過一條E1通道實際以太數據與4路串行數據的同時傳輸，以太帶寬為N*64K每路串口占用E1的一個時隙，串行數據在E1中采用ITU-T R.111躍變編碼模式，波特率可以為300-19.2K。
